Принцип работы

Z-match — это согласующий контур, где передатчик и антенна не соединены электрически. Связь между ними — только магнитная, через катушку связи и резонансный контур. Это даёт естественную развязку по синфазному току — не нужен запирающий дроссель, не нужно хорошее заземление. Для полевой работы это идеальный вариант.

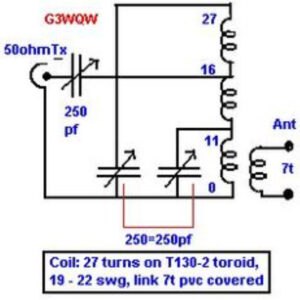

Схема:

• C1 — настраивает резонанс контура (грубо — по диапазону).
• C2 — настраивает связь с антенной (точно — по КСВ).
• L1 — катушка связи (2–5 витков), через неё передатчик «вкачивает» энергию в контур.
• L2 — основная катушка с отводами. Отводы переключаются в зависимости от диапазона.

Конструкция: классический QRP Z-match (до 10 Вт)

Материалы:

• Корпус: пластиковый бокс ≈90×80×40 мм (или из поликарбоната, фанеры).
• КПЕ: два переменных конденсатора от старых радиоприёмников, 10–365 пФ каждый. Зазор между пластинами — 0,25 мм (для QRP достаточно).
• Провод катушки: медь 1,5–2,0 мм (можно в изоляции).
• Каркас катушки: отрезок ПВХ-трубы или стеклотекстолита.
• Разъёмы: BNC или PL-259 на вход, зажимы («крокодилы» или банановые гнёзда) на выход.
• Переключатель отводов: керамический галетник на 3–4 положения.

Катушка L2 (контур):

• 15 витков провода Ø 2,5 мм на каркасе Ø 40–50 мм.
• Длина намотки: 45–55 мм.
• Отводы: от 3-го, 6-го и 9-го витков (от «холодного» конца).
• 3 витка — ВЧ (20–10 м), 6 витков — СЧ (40–17 м), 9 витков — НЧ (80–30 м).
• 15 витков (вся катушка) — для 80 м.

Катушка L1 (связь):

• 3–5 витков того же провода, намотанных поверх или рядом с «холодным» концом L2.
• Внутренний диаметр L1 на 10–12 мм больше, чем у L2.

Дополнительная катушка L3 (для низкоомных нагрузок):

• 9 витков, Ø 24 мм, провод 1,63 мм.
• Включается последовательно с антенной, если C1 и C2 не могут согласовать.

Сборка по шагам

1. Намотай L2 на каркасе, выведи отводы на галетник.
2. Намотай L1 поверх «холодного» конца L2 (3–5 витков).
3. Установи C1 параллельно L2 (между верхним и нижним концами контура).
4. Установи C2 последовательно с антенным выходом (между отводом L2 и клеммой «Антенна»).
5. Заземли нижний конец L2 — перемычкой на корпус (для несимметричных антенн).
6. Подключи BNC-разъём к L1.

Настройка в поле

1. Переключатель отводов — в положение, соответствующее диапазону.
2. C1 и C2 — в середину шкалы.
3. Включи приёмник, настройся на нужную частоту.
4. Вращай C1 до максимума шума в приёмнике (нашёл резонанс контура).
5. Включи передатчик на минимальной мощности (1–5 Вт).
6. Вращай C2 до минимального КСВ.
7. Подстрой C1 чуть-чуть — КСВ должен упасть ещё ниже.
8. Запомни положения C1 и C2 для этого диапазона (отметь на шкале).

Лайфхак: настройка довольно острая — верньеры с замедлением 6:1 или 10:1 сильно облегчают жизнь.

Сравнение: Z-match vs T-match vs П-контур

Параметр	Z-match	T-match	П-контур
Развязка по синфазному току	Да (магнитная связь)	Нет	Нет
Нужен противовес	Нет (желательно)	Да	Да
Потери при QRP	Минимальные	Средние	Средние
Диапазон сопротивлений	25–2500 Ом	10–500 Ом	20–1000 Ом
Сложность сборки	Средняя	Низкая	Низкая
Поле / поход	Идеально	Норм	Норм

Готовый вариант: китайский QRP Z-match

Если не хочешь паять — есть готовый за ~2000–3000 ₽: 5 Вт номинал, 3–28 МГц, BNC, 25–2500 Ом, вес 261 г.
