Что такое балун и чем он отличается от унуна
Балун (Balanced-Unbalanced) — согласует симметричную антенну (диполь, рамка) с несимметричным фидером (коаксиалом). Унун (Unbalanced-Unbalanced) — согласует две несимметричные нагрузки (например, длинный провод и коаксиал). На практике радиолюбители называют «балуны» оба устройства, но конструктивно они отличаются: унун проще, балун требует симметрирования выходов.
Коэффициент трансформации — это отношение сопротивлений, а не витков. Витки относятся как корень из коэффициента: для 1:4 нужно 1:2 по виткам, для 1:9 — 1:3, для 1:16 — 1:4.
1:1 — дроссельный балун (токовый балун, common mode choke)
Зачем: подавляет токи на оплётке коаксиала. Не трансформирует сопротивление — просто «изолирует» антенну от кабеля. Ставится в точке питания любой антенны.
Конструкция — два варианта:
Вариант А: намотка коаксиалом на ферритовом кольце
- Кольцо: FT240-43 (материал 43, Ø 61 мм) — самый универсальный выбор для КВ.
- Кабель: RG-58 (до 500 Вт), RG-8X (до 1 кВт), RG-303 (фторопласт, до 2 кВт).
- Витков: 8–12 на FT240-43. Для 160 м — 12–16 витков, для 20–10 м — 8 витков.
- Намотка — в один слой, витки рядом, без перекрытий.
Вариант Б: бифилярная намотка проводом
- Кольцо: FT240-43 или отечественное 32×16×8 М2000НМ (грани скруглить!).
- Провод: ПЭТВ-2 Ø 0,9–1,2 мм, два провода одновременно (бифилярно).
- Витков: 12–16. Для 20 м и выше — 10–12, для 40–160 м — 14–16.
- Подключение: начало одной обмотки — к центральной жиле SO-239, начало другой — к оплётке. Концы обмоток — к плечам антенны.
Проверка: подключи на выход резистор 50 Ом, измерь КСВ анализатором (NanoVNA). КСВ должен быть близок к 1 во всём рабочем диапазоне. Для проверки подавления синфазного тока — два резистора по 25 Ом на выход, меряешь асимметрию: затухание 30 дБ и выше — отлично.
1:2 — для дельта-рамок и квадратов
Зачем: дельта-рамка (loop) или квадрат (quad) имеют входное сопротивление ~100 Ом. Балун 1:2 трансформирует 100 → 50 Ом.
Конструкция (по схеме Guanella, два кольца):
- Кольца: 2× FT240-43.
- Обмотка 1 (балун 1:1): бифилярно, 12 витков проводом в тефлоновой изоляции (МГТФ). Первое кольцо.
- Обмотка 2 (трансформатор 1:2): 5+5 витков бифилярно, второй провод — 5 витков поверх. Второе кольцо.
- Подключение: входы двух обмоток параллельно — к SO-239. Выходы — к точкам рамки.
Проверка: на выход резистор 100 Ом. КСВ ≤ 1,3 в диапазоне 3–30 МГц — нормально.
1:4 — самый популярный балун
Зачем: согласование 200 Ом → 50 Ом. Применяется: диполи с питанием по открытой линии (длина ~3/4λ), петлевые антенны, OCF-диполи (Windom), рамки на 80 м.
Два типа конструкции:
Тип А: Guanella (токовый, два кольца) — рекомендую
Два отдельных 1:1 балуна, включённых параллельно на входе и последовательно на выходе. Это «правильный» 4:1 — сохраняет симметрию токов.
- Кольца: 2× FT240-43 (или FT240-31 для низких диапазонов).
- Намотка: бифилярная, 12 витков на каждом кольце. Провод — ПЭВ Ø 1,2–1,7 мм или МГТФ.
- Подключение: на входе (50 Ом) — обмотки параллельно (чёрный к чёрному, белый к белому). На выходе (200 Ом) — последовательно (белый нижнего к чёрному верхнего).
- Важный момент: два кольца, а не одно! На одном кольце 4:1 Guanella не работает корректно — нарушается симметрия.
Тип Б: Ruthroff (вольтажный, одно кольцо) — проще, но хуже симметрия
- Кольцо: 1× FT240-43.
- Трифилярная намотка: 10–12 витков тремя проводами одновременно.
- Подключение: по схеме Ruthroff — одна обмотка включена противофазно.
- Минус: хуже симметрия на ВЧ, затекание токов на оплётку выше.
Проверка: резистор 200 Ом (два по 100 Ом последовательно) на выход. КСВ ≤ 1,3 — хорошо.

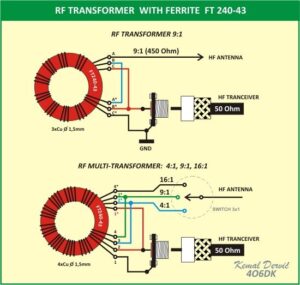

1:9 — для антенны «длинный провод» (Long Wire)
Зачем: длинный провод имеет импеданс 400–600 Ом. Балун 1:9 приводит ~450 Ом к 50 Ом. На самом деле это унун, а не балун — обе стороны несимметричные.
Конструкция (трифилярная намотка):
- Кольцо: FT140-43 или FT114-61 (материал 61 — для лучшей работы на ВЧ). Для 160 м лучше FT240-43.
- Провод: ПЭВ Ø 1,0–1,5 мм, три провода скрутить в жгут.
- Витков: 9–12. Для 3,5–30 МГц — 10 витков, для 1,8–30 МГц — 12–14.
- Подключение: два провода соединяются последовательно (конец первого к началу второго), третий — первичная обмотка (к SO-239). Свободные концы — к антенне и «земле».
Мощность по размеру кольца:
- T50 (Ø 13 мм) — до 100 Вт.
- FT114 (Ø 29 мм) — до 200 Вт.
- FT140 (Ø 36 мм) — до 400 Вт.
- FT240 (Ø 61 мм) — до 800 Вт.
Проверка: резистор 450–470 Ом на выход. КСВ ≤ 2 в полосе 3–30 МГц — приемлемо. На 160 м с материалом 43 потери растут, нужен материал 31 или большее число витков.
1:16 — для высокоомных антенн (T2FD, K9AY, терминированные петли)
Зачем: антенны типа T2FD и K9AY имеют импеданс 800–900 Ом. Балун 1:16 трансформирует 800 → 50 Ом.
Конструкция:
- Кольцо: FT240-43 (до 400 Вт) или два сложенных вместе FT140-43 (до 200 Вт).
- Провод: ПЭВ Ø 1,0 мм, МГТФ. Четыре провода скрутить в жгут (квадрафилярная намотка).
- Витков: 12–16. Для приёмных антенн — 14–16, для передающих — 10–12.
- Подключение: три провода последовательно (конец 1 к началу 2, конец 2 к началу 3), четвёртый — первичная обмотка к SO-239.
- Для приёмных антенн (K9AY, Flag) — параллельно выходу ставится терминирующий резистор 810–1000 Ом.
Особенность: 1:16 — это всегда унун (несимметричный-несимметричный). Если нужна симметрия (например, T2FD), добавляют отдельный 1:1 балун последовательно.
Проверка: резистор 800 Ом на выход. КСВ ≤ 1,5 в рабочей полосе — хорошо. Для приёмных антенн важнее равномерность АЧХ, чем минимальный КСВ.
1:49 и 1:64 — для EFHW (End—Fed Half—Wave)
EFHW-антенна имеет импеданс на конце 2000–3000 Ом, поэтому нужны большие коэффициенты.
Конструкция 1:49 (коэффициент по виткам 7:1):
- Кольцо: FT240-43.
- Первичная обмотка: 2 витка. Вторичная: 14 витков. Первые 2 витка мотаются бифилярно со вторичной.
- Конденсатор: 100 пФ, 3 кВ — параллельно первичной обмотке (компенсация реактивности).
- Мощность: до 200 Вт непрерывно, до 1 кВт SSB.
Конструкция 1:64 (коэффициент по виткам 8:1):
- То же кольцо, 3 витка первичная, 21 виток вторичная.
- Или альтернативно: 2 витка первичная, 16 витков вторичная (та же пропорция 1:8).
Сводная таблица
| Коэффициент | По виткам | Тип | Кольцо (до 400 Вт) | Назначение |
| 1:1 | 1:1 | Балун (дроссель) | FT240-43 | Подавление синфазных токов |
| 1:2 | 1:√2 | Балун | 2× FT240-43 | Дельта-рамки, квадраты (100→50 Ом) |
| 1:4 | 1:2 | Балун (Guanella) | 2× FT240-43 | OCF-диполи, петли (200→50 Ом) |
| 1:9 | 1:3 | Унун | FT140-43 | Long Wire (450→50 Ом) |
| 1:16 | 1:4 | Унун | FT240-43 | T2FD, K9AY (800→50 Ом) |
| 1:49 | 1:7 | Унун | FT240-43 | EFHW (2450→50 Ом) |
| 1:64 | 1:8 | Унун | FT240-43 | EFHW (3200→50 Ом) |
Выбор феррита — кратко
| Материал | Проницаемость | Диапазон | Примечание |
| 43 (NiZn) | 850 | 2–30 МГц | Универсальный, для большинства балунов |
| 31 | 1500 | 1–10 МГц | Лучше для 160/80 м |
| 61 | 125 | 10–200 МГц | Лучше для 10–6 м, но витков нужно больше |
| 52 (К) | 250 | 1–50 МГц | Хороший компромисс, менее подвержен нагреву |
| М2000НМ | 2000 | 0,1–5 МГц | Только НЧ, выше 5 МГц — паразитный резонанс |
Практические советы
- Грани ферритовых колец скругляй — иначе провод перетрётся. Дополнительно обмотай кольцо тонкой изолентой или тефлоновой лентой.
- Витки укладывай плотно, в один слой — бичевание (скрэмбл-намотка) увеличивает паразитную ёмкость и сужает полосу.
- МГТФ (фторопластовый провод) — лучший выбор для мощных балунов: не плавится, не пробивается. ПЭВ дешевле, но тонкая эмаль может пробить при мощности > 100 Вт.
- Корпус — герметичный. Пластик, компаундирование, выводы через гермовводы. Конденсат убивает балун быстрее, чем молния.
- Запирающий дроссель на кабеле — 10 витков RG-58 на FT240-43 в 1–2 м от балуна. Страхует от токов на оплётке, если балун не идеален.
- NanoVNA — обязателен. Без анализатора ты не знаешь, что собрал. Резистор на выход — и смотришь КСВ и потери.
